OBC Control Coil Multi-Winding Plně automatický interaktivní vinutí stroje

Můžete si být jisti, že si z naší továrny zakoupíte plně automatické interaktivní vinuté stroje OBC Control COIL.

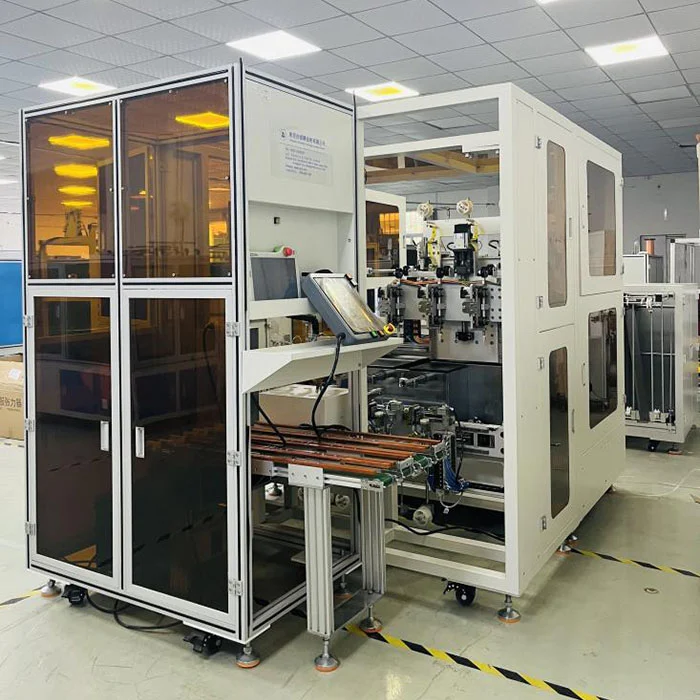

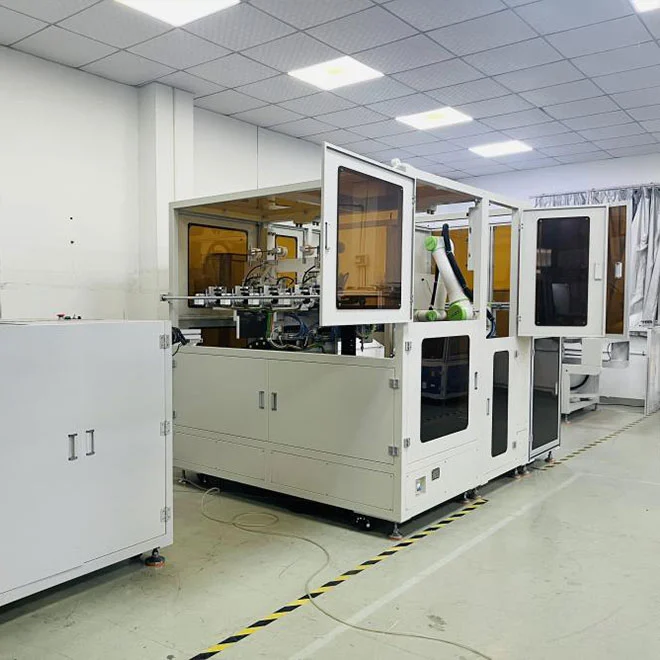

Tento OBC Control Coil Multi-Vink Plně automatický interaktivní vinutí stroje může realizovat interaktivní vinutí více otáčení, vinutí drátu, prokládané vinutí, navíjení a navíjení atd. OBC cívek. Navíjecí stroj může být dokončen automaticky, což řeší problémy překrývání drátu a nerovnoměrného pokládání v ručním vinutí, řeší problémy, jako je poškození membránového drátu, výrazně zlepšuje stupeň automatizace, pracovní účinnost a snižování pracovních nákladů.


Obc Control Coil Multi Winding Fully Automatic Interactive Winding MachineObc Control Coil Multi Winding Fully Automatic Interactive Winding Machine

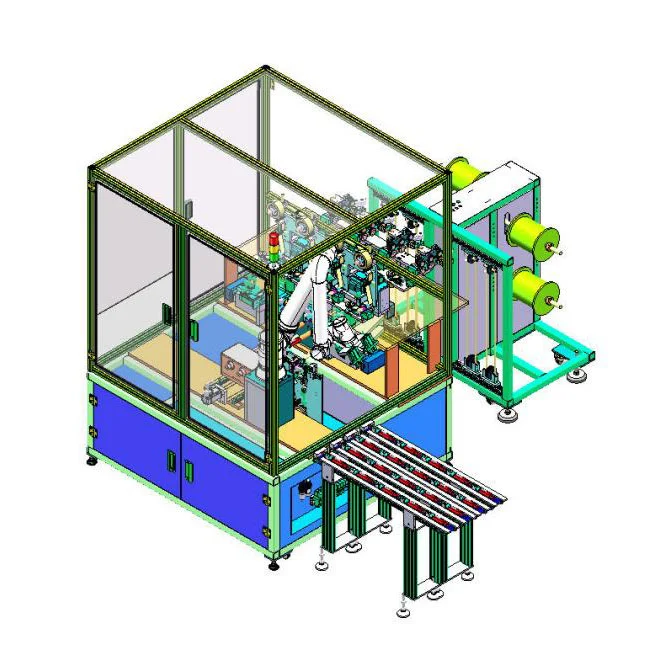

Hlavní komponenty:

Vysokorychlostní robot pro automobilový průmysl:Jádro flexibilní inteligentní produkce, má vysokou tuhost a 12kg zvedací rameno, které vydrží krátkodobou tahovou sílu 16 kg.

Mechanismus zprostředkování zařazení:Vyjadřuje svítidlo cívky a zajišťuje hladký průběh výrobního procesu.

Mechanismus potahování gumy:Po navinění cívky je potažena gumou pro izolaci a ochranu.

Mechanismus vinutí:Provádí úkol vinutí cívky a je jednou z hlavních částí zařízení. Mechanismus vinutí drátu: Vinutí drátu gumou zlepšuje izolační výkon a mechanickou sílu drátu.

Mechanismus krmení a umístění drátu:Zajišťuje přesné krmení drátu a úhledné umístění drátu.

Mechanismus nastavení napětí:Řídí napětí drátu během vinutí, zajišťuje těsnost a jednotné rozdělení drátu.


Parametry vinutí stroje

1 Rozteč vřetena Přizpůsobeno podle potřeby
2 Počet vřeten 1 osa 1 šprýnce
3 Směr vřetena Ve směru hodinových ručiček/proti směru hodinových ručiček na zatáčku/360
4 Rychlost vřetena 1200 ot / min
5 Trojrozměrný mrtvice X: 150 Y: 90 Z: 150
6 Servo Motor vřeteno 2000W
7 Použitelný průměr drátu 4.0 nebo méně linka membrány
8 Napětí napájení AC 220V ± 10%
9 Moc 6500W
10 Maximální vnější průměr rámu 150 mm
11 Vnitřní průměr rozhraní rychlého příslušenství 25 mm
12 Jehla vodicí tyč pohybující se servomotor 400 (x) 400 (y) 400 (z)
13 Rychlost pohybu vodicí tyče jehly 70 mm/s
14 Stlačený vzduch 0,4 ~ 0,6PA
15 Velikost hostitele 1300 mm*800 mm*1200 mm
16 Celková hmotnost stroje 700 kg


FAQ

1. Jaká je nejrychlejší doba dodání?

Dodací doba různých produktů je také odlišná:
Poloautomatická doba dodávek: 10-15 pracovních dnů
Plně automatická doba vybavení: 30-45 pracovních dnů
Nestandardní doba dodávek: 45-60 pracovních dnů


2. jaká je maximální měsíční výrobní kapacita?

Poloautomatické vybavení: 30 jednotek/měsíc (s výjimkou ladění)
Plně automatické vybavení: 10 jednotek/měsíc (s výjimkou ladění)


3. jaké platební metody jsou podporovány?

Metoda plateb: 50% předplacení, zaplaceno v plné výši před dodáním po předběžném přijetí.
Metoda platby: Bankovní převod


4. Jaký je rozsah průměru drátu, který může zařízení navinout?

A. Běžně používaný poloautomatický rozsah drátu je 0. 1-1. 2 mm, 0, 5-2 mm. (Překročení tohoto rozsahu lze přizpůsobit);
b. Rozsah průměru vodiče plně automatického zařízení je 0,1-1mm;


5: Rychlost vinutí (rychlost rotace)?

Max 3000 ot / min (skutečný produkt podléhá)


6: Doba záruky a služba během záruční doby?

A. Bezplatná záruka na 12 měsíců od data přijetí stranou A, ale v následujících případech není poskytována žádná bezplatná záruční služba;
1) poškození způsobené lidskými nebo sílami faktorů;
2) poškození nošení dílů (drátěné trysky, příslušenství atd.);
A. Strana A porušuje smluvní dohodu.
b. Během záruční doby má strana A právo zvolit si výměnu nových dílů nebo opravených starých dílů;
C. Poskytovat související služby pro život.


7: Kolik os je k dispozici pro poloautomatické vybavení?

Poloautomatické vybavení zahrnuje stroje na jednu osu/dvojitou osu/čtyřosé navíjení.


8: Kolik os je k dispozici pro plně automatické vybavení?

Plně automatické vybavení zahrnuje stroje na jednosé ose/čtyřséma osů/šest osů/osmi osmi osmi osmi osmi osmi osmi osmi.


9: Rozdíl mezi poloautomatickým zařízením a plně automatickým vybavením?

Načítání, zavěšení hlavy, vykládání a řezání ocasní linie poloautomatického vybavení musí být dokončena ručně; Plně automatická zařízení může plně automatizovat poloautomatickou část, která je dokončena ručně.


10. Jaké certifikáty existují?

honor
