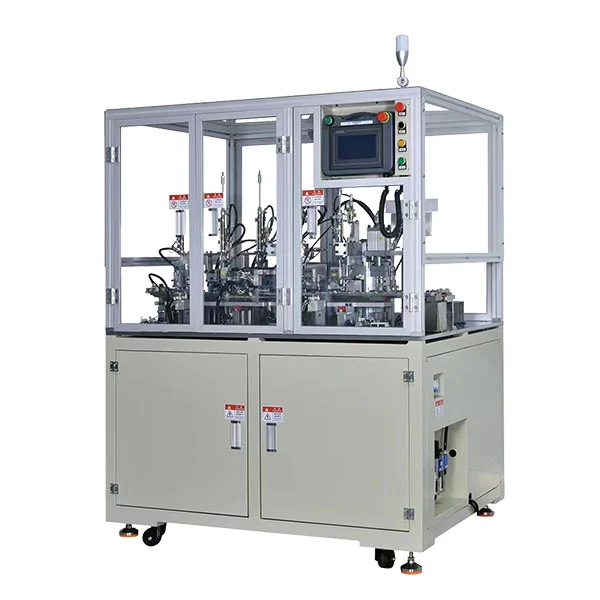

Plně automatický čtyřosý vnitřní klikatý stroj

Plně automatický čtyřosý vnitřní klikatý stroj

Plně automatický vnitřní klikatý stroj se čtyřmi osy je poháněn servomotorem a je vybaven pokročilým systémem řízení napětí, aby bylo zajištěno rovnoměrné a těsné vinutí. Tento stroj je vybaven čtyřmi nezávislými klikatými hřídelemi a může navíjet více cívek současně.

Plně automatický čtyřosý vnitřní klikatý stroj je efektivní a multifunkční klikaté zařízení určené pro navíjení malých přesných cívek. Funkce čtyřosé propojení významně zvyšuje účinnost výroby a přesnost vinutí a je široce používána při výrobě transformátorů, induktorů, relé, senzorů a dalších elektronických součástí.


1.. Vřeteno a každá dimenze přijímají servomotor AC a rychlost běhu a rychlost polohy každé osy jsou rychlé a přesné.

2. Metoda programování: Programování dotykové obrazovky, poskytování interaktivního vizuálního vyučovacího systému pro člověka, realizující efekt programování Wysiwyg.

3. základna přijímá bezproblémové svařování ocelových desek, které nese těžké zatížení, snižuje hluk a vibrace a zvyšuje stabilitu stroje.

4. importované vodicí kolejnice a olověné šrouby jsou přijaty, aby se zajistila přesnost umístění a opakované polohování stroje.

3. Každý krok sestavy vřetena s vysokou rychlostí je přísně kontrolovaný kvalita, nízký hluk a dlouhá životnost.

4. Tento stroj je typ s dvojitým nebo čtyřmi hlavami, který si uvědomí nejlepší nákladový výkon zařízení.

5. Zatímco stroj navíjejí vysokou rychlostí, může ovládat a zpracovávat proces vinutí, může provádět víceosé synchronní a elegantní, vinutí z-obrys a kompletní speciální procesy s vysokými požadavky na vinutí.

8. Automatické vinutí hlavy a ocas, automatické vinutí, automatické uspořádání kabelů, automatické indexování, automatické upínání a střih.


parametry

Režim řízení CNC ovládání
Režim skladování 7palcový dotykový panel LCD vstupu dotykového panelu
Počet klikatých hřídelí 4 osy
Maximální rychlost 1-500 ot / min (upraveno podle průměru drátu)
Použitelný průměr drátu Ф1,2 mm nebo méně (vyberte napínací stojan podle průměru drátu)
Vnější průměr statoru Ф20mm-140 mm
Tloušťka statoru 8-50 mm
Servo motor vřetena 3000W /2 sady
Indexový servomotor 3000W/4 sady
Servo motor a uspořádání drátu 750W/2 sady
Redukční motor 4 sady
Napájení Jednofázová 220V 50/60Hz
Tlak vzduchu 7 kg/cm2
Maximální výkon Max, 8000W
Velikost stroje 1200 mm (l) * 1200 mm (W) * 1600 mm (h)
Hmotnost stroje 800 kg


Fully Automatic Four-Axis Internal Winding MachineFully Automatic Four-Axis Internal Winding Machine


Hot Tags: Plně automatický čtyřosý vnitřní klikatý stroj
